豪威集团，全球排名前列的先进数字成像、模拟、触屏和显示技术等半导体解决方案开发商，发布国内首套集成CAN PHY且支持功能安全 ASIL B 的汽车Millimeter Wave（MMW）Radar Power Solution（毫米波雷达系统级电源解决方案），随着智能驾驶时代的到来，车用传感器将进入快速发展时期。车载毫米波雷达凭借其低成本和高抗扰性的优势，成为L2及以上智能驾驶配置中不可或缺的感知设备，并且随着更高性能的商用4D毫米波雷达方案落地，有望打开更大的市场空间。
豪威集团提供的毫米波雷达系统电源方案包括系统基础芯片（SBC）OKX1010/OKX1100和低压电源芯片（PMIC）ORX0211，分别作为一级和二级电源给这个系统供电，同时SBC集成了CAN PHY以及智能通讯接口SPI/I2C，节省了系统成本，缩小版面空间，加速用户的开发周期。
在汽车电子硬件设计中，电源、通信以及监控（例如寻址/看门狗/复位/中断）大多是通过多个电路来实现的。这不仅增加了电路设计的难度，也不利于在可靠性、系统成本、PCB空间以及电路功耗的优化提高。比较典型的供电方案又仅仅局限于供电功能和电源通道管理，在此基础之上，豪威集团MMW Radar power solution不仅实现了ASIL B高安全性、高效率、低成本，而且集成了CAN PHY和ID硬件寻址等功能，更好地优化PCB版面空间、降低系统成本，提升系统的灵活度。
核心亮点
高集成度
◆ 集成高速CAN PHY, 支持5M通讯速率；支持特定帧唤醒以及CAN信号的振铃抑制，保证CAN通讯高速、稳定的运行。
◆ 集成SPI / I2C 智能通讯接口，增强SOC与PMIC之间的交互
◆ 集成引脚寻址功能，节约系统BOM成本
◆ 集成看门狗，支持应答/周期窗口喂狗，提升系统安全性
高灵活度
◆ OKX1010/OKX1100搭配不同的二级电源可适配角雷达或者舱内雷达，应用灵活度高。

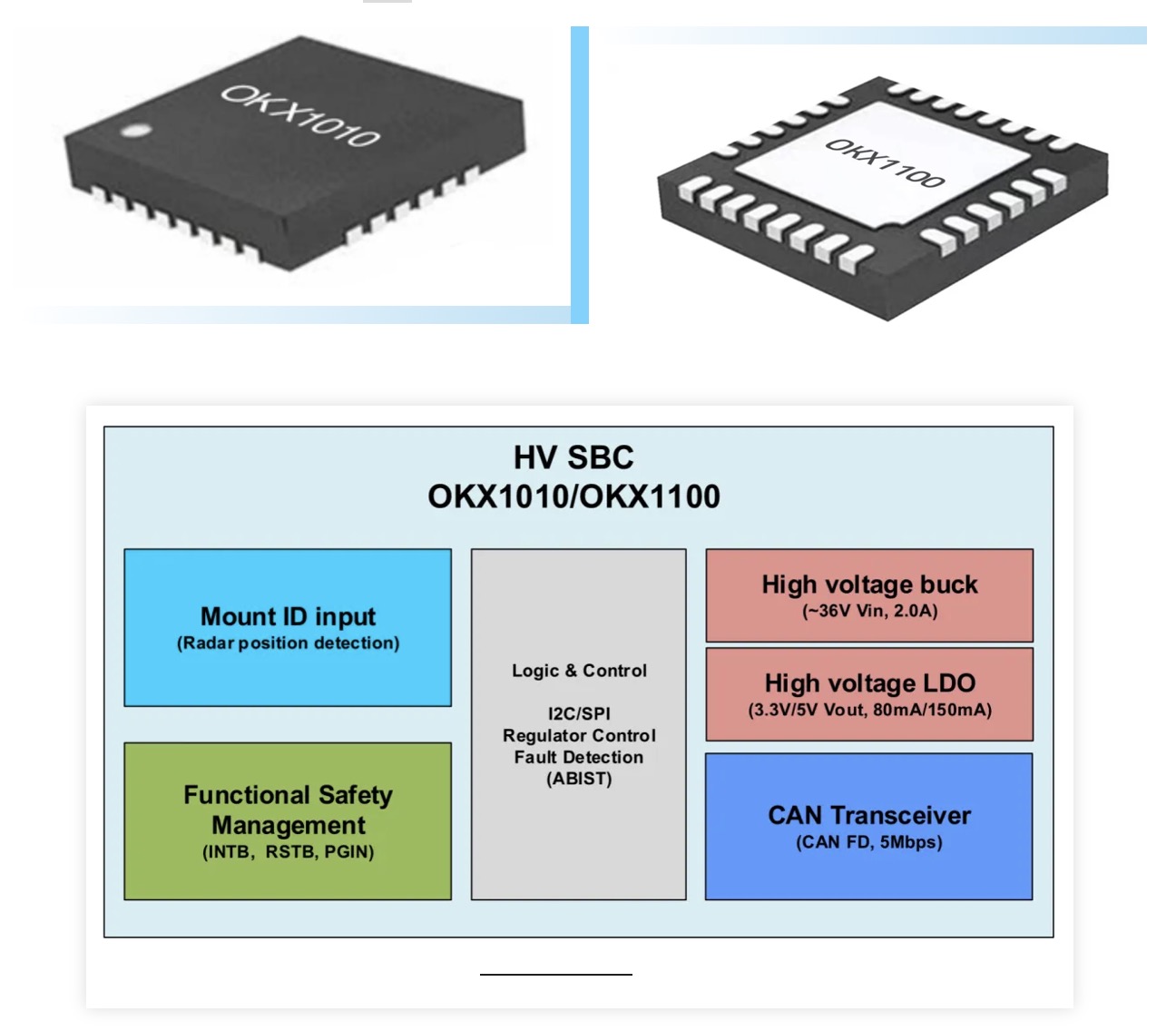

OKX1010/OKX1100产品介绍
1 路 Buck，1 路 LDO，1 路CAN，
2路ID寻址，汽车毫米波雷达 SBC
◆ 36V高压BUCK，最大耐压40V
·OTP配置输出电压，3.3V~5V
·过压/欠压监控
2.5%精度
◆ 高压LDO（支持特定SoC的低功耗模式）
·3.3V（OKX1010）输出电压，80mA最大输出电流
·5.0V（OKX1100）输出电压，150mA最大输出电流
◆ ID位置检测输入引脚，带高压防护，支持多达9种雷达模块的硬件寻址
◆ 先进的热监控和保护机制
◆ 可选的I2C和SPI通讯配置
◆ 用户可配置的故障保护机制
◆ 超低功耗，休眠模式下静态电流低至50uA以下
◆ 集成CAN PHY，支持5M通讯速率，支持特定帧唤醒，带振铃抑制功能
◆ 内置自检测（ABIST）
◆ 看门狗监测机制，支持窗口和应答式喂狗
◆ 功能安全等级ASIL-B
◆ 封装: PQFN-32, 5x5mm

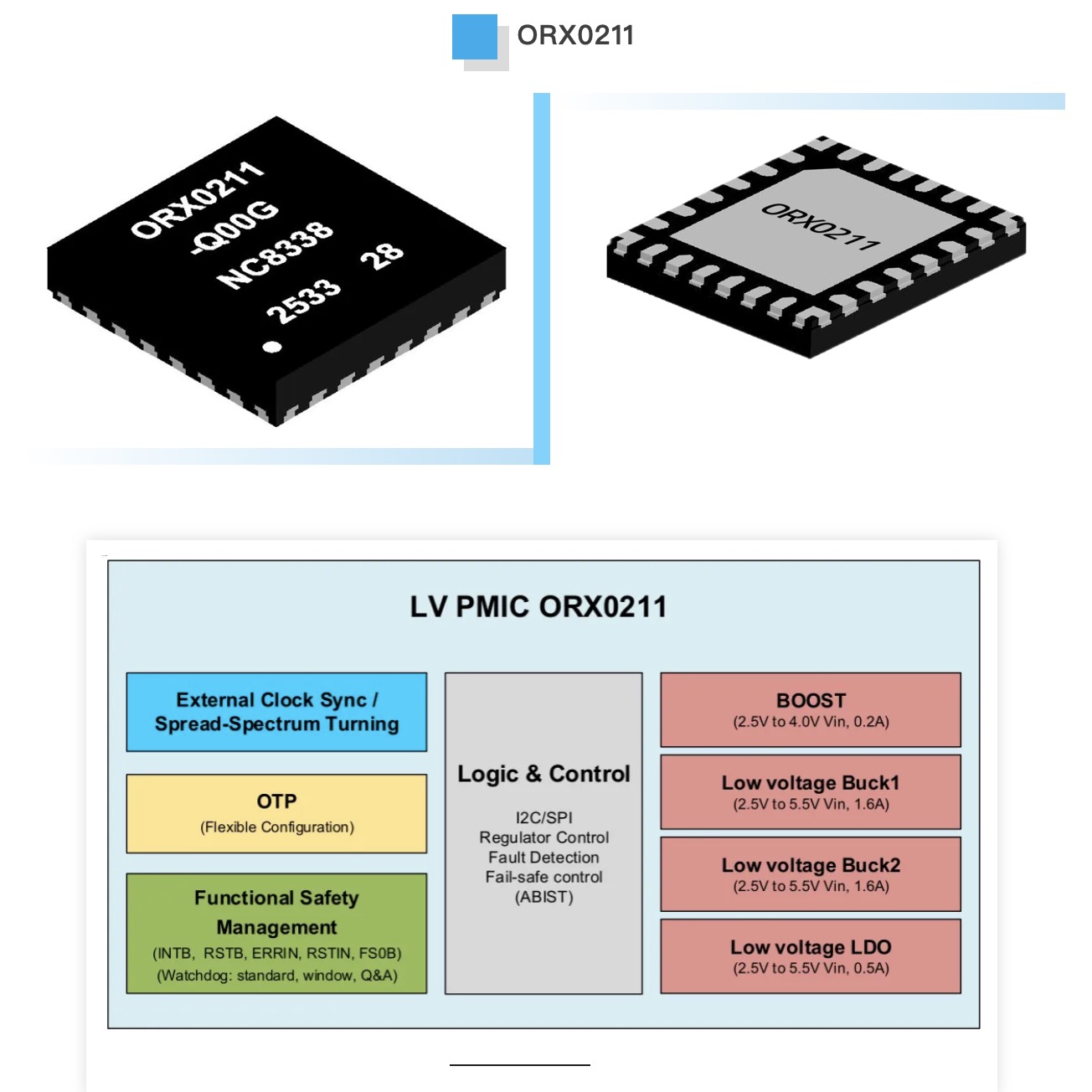

ORX0211
2 通道 Buck，1 通道 LDO ，
1 通道Boost，汽车毫米波雷达 PMIC
◆ Boost稳压器
·0.2A, 1.5%精度
·固定输出电压5V
◆ Buck稳压器 (Buck1/Buck2)
·1.6A，1.5%精度
·输出电压范围: 0.8V至1.9V
◆ LDO稳压器
·0.5A, 1.5%精度
·输出电压范围:1.6V至3.3V
◆ 用于设备配置的OTP内存
·可编程的电源上电启动和下电关闭序列
·可编程调节器输出
·可编程系统配置
◆ 时钟管理
·时钟同步输入
·频率扩频（伪随机波和三角波调制）
◆ 展频功能，提升 EMI 性能
·内部振荡器提供两种类型的可编程频率展频（Frequency Spread Spectrum），具有两个范围，以帮助管理汽车应用中的EMC。
◆ 状态机
·先进的状态机处理机制
◆ 先进的热监控和Die温度监控保护机制
◆ 支持高速I2C接口（最高3.4MHz）
◆ 用户可编程故障管理机制
◆ 低功耗模式
◆ 内置自检测（ABIST）
◆ 看门狗监测机制，支持窗口和应答式喂狗
◆ASIL-B安全等级
◆ 封装: VQFN-24, 4x4mm
◆ 复杂通讯环境，稳定应对

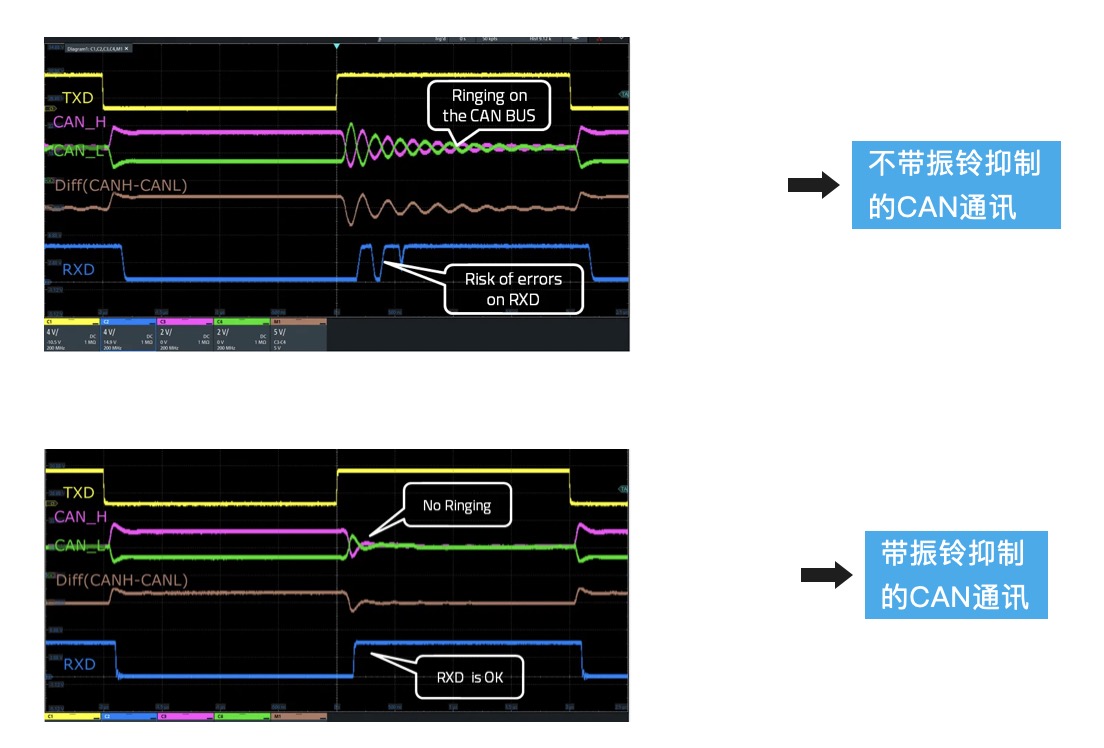

OKX1010/OKX1100带振铃抑制功能，实现CAN通讯的可靠性、稳定性
◆复杂负载环境，稳定应对

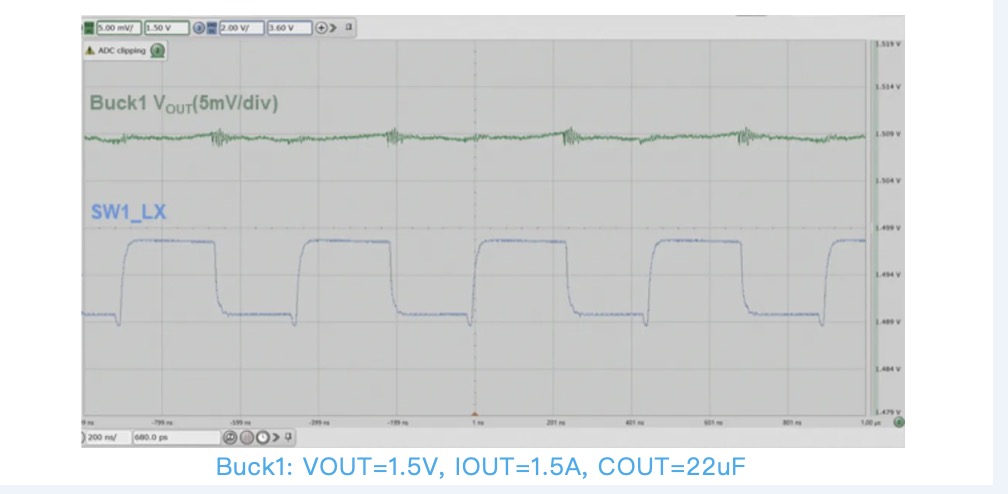

ORX0211提供超低输出电压纹波的电源输出，电压纹波低于5mV
◆雷达寻址/盲区检测，灵活多变
·OKX1010/OKX1100集成两个输入引脚MID1和MID2，通过引脚的输入电压状态来识别模块的位置，并将位置信息发送给整车的主机端。寻址功能广泛应用在角雷达领域，节省系统成本。
·此外MID引脚还能复用为高边开关且能提供60mA的带载能力来驱动盲区检测的LED灯珠。当复用为高边开关时，每路输出均支持开关频率占空比可调，并带有欠压保护功能，保证负载安全稳定的运行。

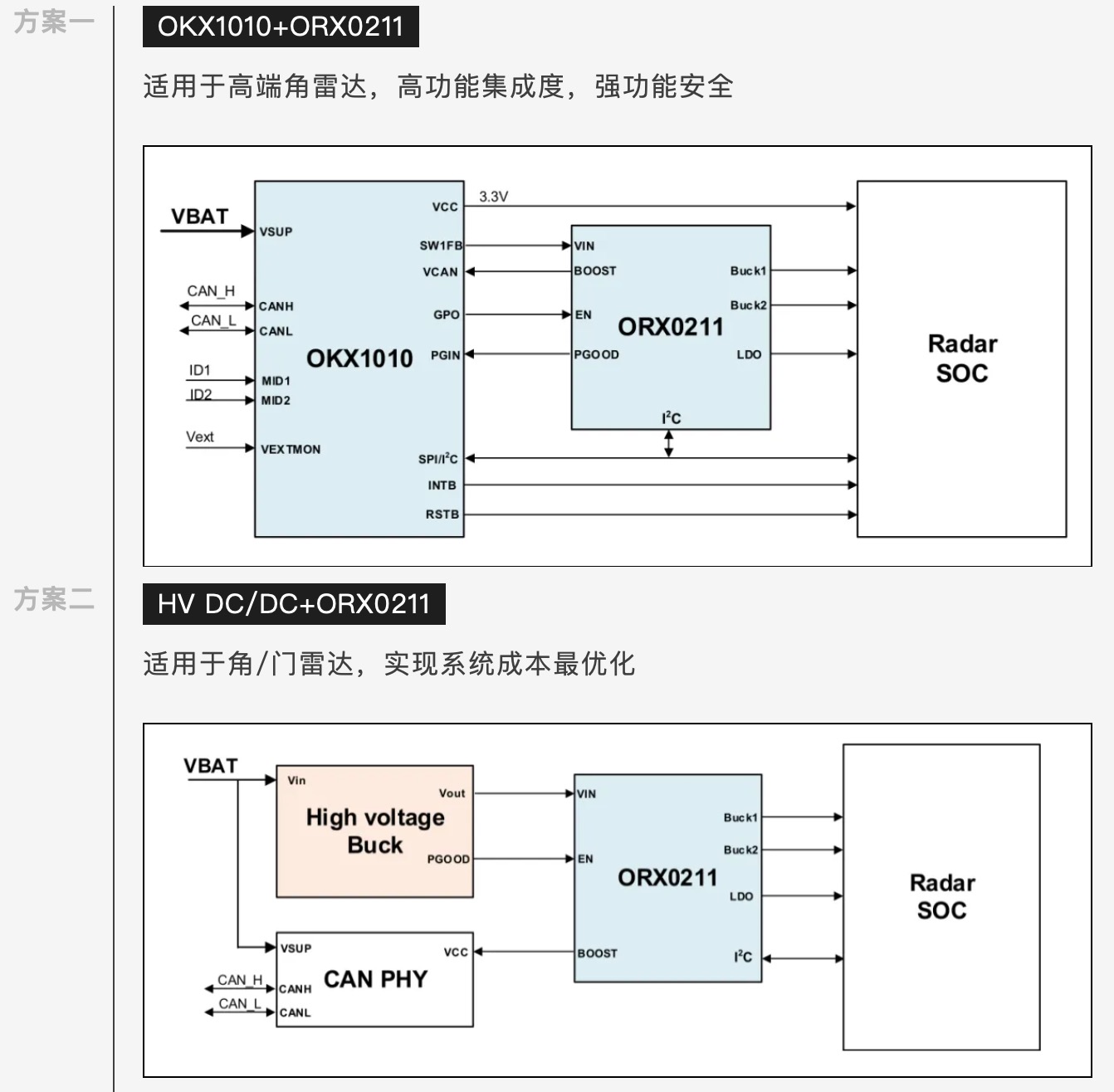

应用方案介绍
针对不同雷达应用场景的需求，豪威集团提供了灵活多面的系统级电源解决方案，在提升系统安全等级的同时，实现系统的成本最优化。
PMIC ORX0211已于2025年Q2实现量产，当前供货稳定。SBC OKX1010和OKX1100已支持送样。欲了解更多信息，请联系豪威集团的销售代表：
https://www.omnivision-group.com/about-haowei。
