在移动游戏产业蓬勃发展的当下，手游外设已从 “可选配件” 升级为 “核心装备”。其中，手机电容式防水肩键凭借无物理触点、低延迟响应、IP68 级防水等特性，成为专业手游玩家的首选。
技术演进背景：从机械到电容的必然转型
传统的手机游戏物理肩键，存在以下三大主要痛点：
机械磨损（按键寿命约50万次）
防水缺陷（物理缝隙导致IP68认证困难）
空间占用（单按键占用＞35mm³）
在手机游戏肩键的方案应用上，电容式防水肩键与传统物理肩键之间，主要区别如下：
技术维度 | 电容式防水肩键 | 传统物理肩键 |
触发原理 | 电容耦合，基于人体静电场与感应电极形成耦合电容，无物理接触，通过检测电容变化量判断按键状态 | 机械触点，通过物理按压使触点闭合导通电路 |
IP68级防水 | 依托“无活动部件”的结构优势，避免了按键开孔。通过多层密封、疏水性材料即可实现 | 需借助“弹性密封圈+精密公差控制+纳米涂层辅助”等技术，通过动态密封结构平衡按压需求与防水可靠性，实现难度大 |
响应速度 | 100Hz，得益于电容检测电路的高速处理和信号传输 | 40Hz–50Hz（弹簧复位延迟），机械结构的弹簧复位过程存在一定延迟，影响响应速度 |
磨损寿命 | 无物理接触，不存在磨损问题 | 触点磨损，约 50 万次，频繁按压导致触点氧化、磨损，降低按键寿命 |
安装方式 | 直接贴合在绝缘面板（如玻璃、塑料）下方，无需预留按压空间 | 需通过螺丝、卡扣或焊接固定在设备外壳或电路板上。需预留按键下压的物理空间，以保障触发行程 |
电容式方案的核心优势在于非接触式触发，彻底解决了物理按键的磨损、进灰、防水难题。通过算法优化，其最小触发距离已接近物理按键的键程体验。100Hz的响应速度在《和平精英》《原神》等竞技游戏中可带来明显的操作优势 。
容式肩键的技术挑战：游戏肩键主要技术要求
电容式检测，主要依赖的是检测电容的变化，来判断是否为按键触摸。检测电容的变化量，与实际按压的接触面积，以及检测电极上的介电常数，有很大的相关性。
考虑到游戏场景下用户的操作复杂性，每次按压的实际接触面积是不一致的，且可能存在边缘触摸的可能性（边缘接触面小，信号变化小），单一的阈值检测的方案，无法覆盖所有的接触场景。另一方面，长期使用，人手汗液会残留在检测电极表面，使电容变化量，较干燥场景下，变化更大，增加了误触发的风险。同时，长期使用，检测电极表面温度会上升，也会对检测结果产生较大的干扰。
基于上述描述，电容式游戏按键，面临的具体技术难点，可总结如下：
1. 极速响应与全区域触发
干手快速点击：响应时间需实现100Hz以上，确保连击操作无感知滞后。 边缘按压：最低需要实现1/3键面的按压识别（电极边缘信号衰减导致灵敏度下降30%~50%）。
2. 复杂环境下的稳定识别
带水/汗操作：在 0.1~0.3ml 液体残留（模拟洗手后未擦干状态）下保持>95%识别率。 姿势变化抗干扰：手指侧滑/滚动按压时，会导致接触面积变化，信号特征不稳定。
3. 精细化触发控制
轻触识别：手指轻搭在接触面上可识别 缓慢按压：速度≥0.2mm/s 可识别 长按稳定：持续10s+ 无断触 悬空防误触：感应距离≤2mm（精度±0.3mm）
艾为游戏肩键算法方案：大禹防水算法
在容式游戏肩键的应用场景上，艾为有一套自研的成熟算法方案——大禹防水算法。该算法方案，是为了应对游戏场景下的各类问题，定制开发的一种专用方案。目前，已在手机游戏肩键上应用，市场端反馈良好。方案的技术特点如下：
刷新速率可达到500HZ以上，满足快速响应的需求； 最多支持三档灵敏度的调节，以适应不同群体对响应速度的要求； 通过按压信号的特征识别，实现高精度判别，提高了水、汗场景下识别的准确率； 采用阶梯式分段的阈值设定策略，适应不同手势下的按键触发； 自适应基线调整策略，保证长时使用的稳定性； 水量预测方案，根据信号特征，预测按键残留的水量，采用特定的基线策略，应对水量过多残留的场景。
1. 算法模块框架
该方案，算法在底层固件实现。上层可通过指令下发的方式，对初始电容状态进行校准，以及对灵敏度的设置。底层固件，经过一系列算法处理，输出算法判定后的触摸、非触摸状态，供上层处理。算法模块框图如下：

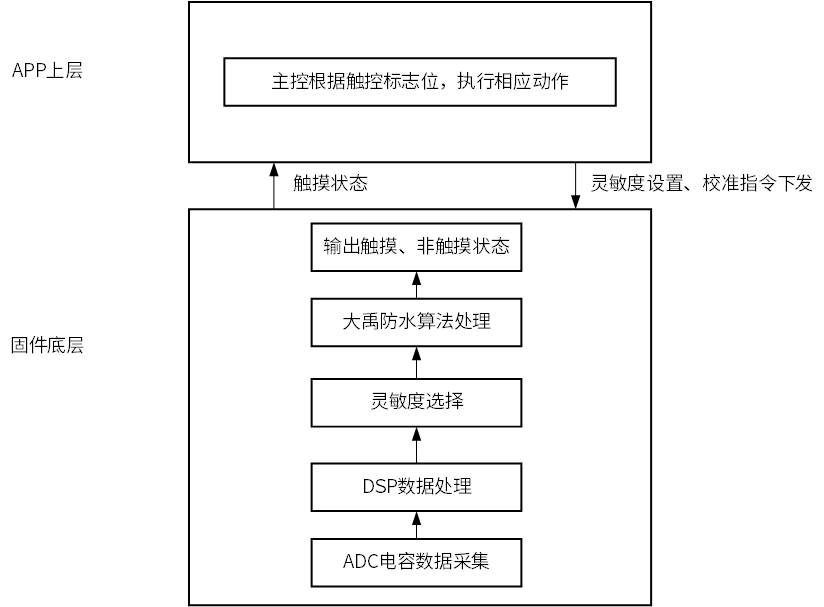

图1 算法模块框图
2. 典型应用场景下的数据展示

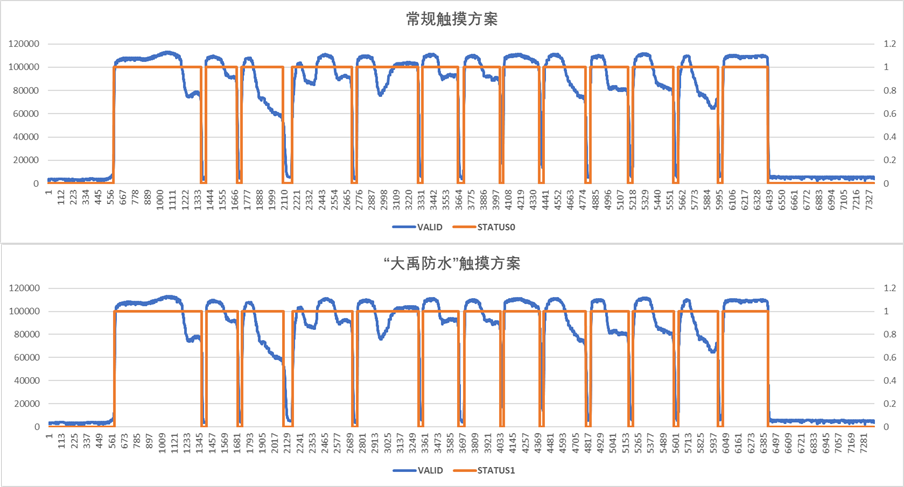

干手点击：
图2 干手点击

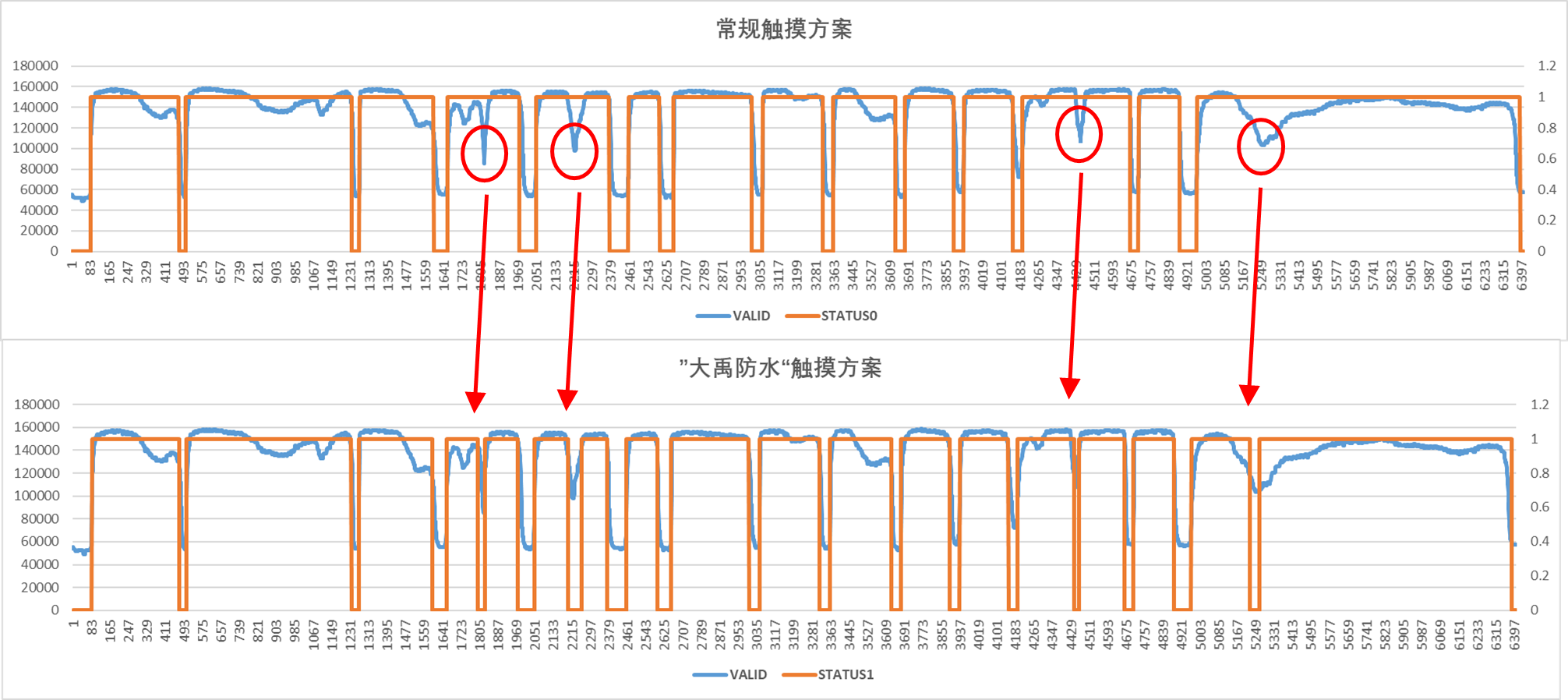

干手按压变化按压姿势：
图3 干手按压变化按压姿势

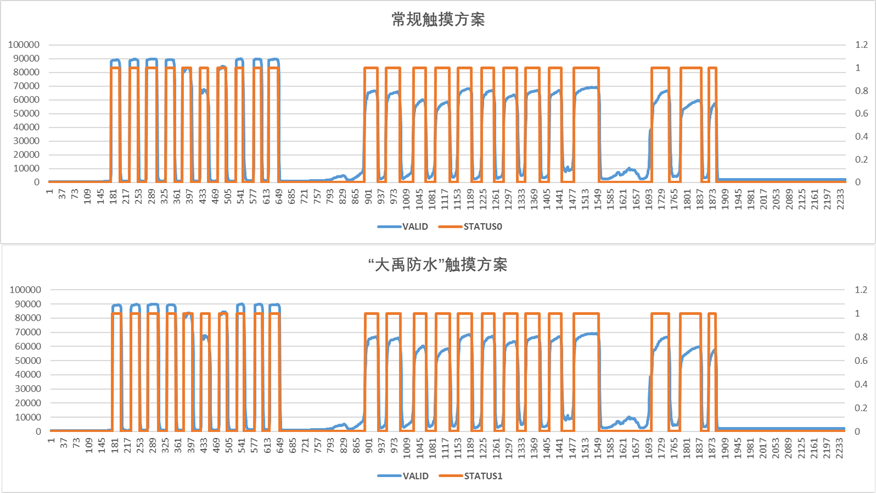

带水点击：
图4 带水点击
艾为游戏肩键方案实施：芯片选型
艾为游戏肩键应用，算法集成在AW96205DNR系列芯片内，该款芯片的主要特性如下：

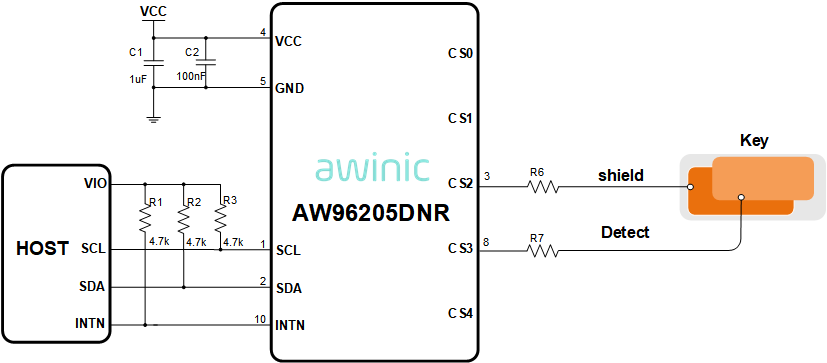

图5 AW96205DNR应用框图
芯片特性介绍
5通道高灵敏度 Cap Sensor
-电容分辨率：1aF
-补偿电容：220 pF
-高性能自适应温补算法
-“大禹”防水防汗算法
-程序灵活，支持客制化
-10000次在线升级（OTA）
低功耗
-Active：22uA
-Doze：6.7uA
-Sleep：5.5uA
-Deep Sleep: 2.5uA
I²C ：400 kHz, 地址可扩展
VCC：2.7~3.6V
内存：16kB Flash，8kB RAM
温度：-40°C~85°C
