英特尔288核新至强处理器揭秘:Intel 18A制程,3D堆叠与键合,EMIB封装……

来源:爱集微 #Intel# #至强# #18A#
1.6w

近日,在Hot Chips 2025大会举行期间,英特尔新一代至强处理器 Clearwater Forest首次亮相,这是英特尔基于Intel 18A制程打造的首款服务器芯片。会上,英特尔首次披露了Clearwater Forest的诸多关键技术细节:该处理器搭载 288个能效核心,双路配置下可提供最高 576核心,同时配备超过 1152MB的三级缓存,性能强劲,效率也大幅提升。

Darkmont核心带来能效提升

从核心架构上看,Clearwater Forest进行了多项关键升级。全新的 Darkmont能效核心采用更宽的 3x3解码引擎、更深层次的乱序执行窗口和更强的执行端口,相比上一代 Crestmont核心,每时钟周期指令数(IPC)提升约 17%。

Clearwater Forest处理器与上代至强6能效核处理器Sierra Forest插槽兼容,最多支持12通道的DDR5 RDIMM内存。

在这12个24核心CPU芯粒内部,英特尔采用的是四个CPU内核为一簇的设计。四个核心共享4MB二级缓存,且该芯片的 L2带宽较 Sierra Forest翻倍。这一设计扩展至 288个核心,便使Clearwater Forest成为了专为处理多线程网络服务和 AI推理任务打造的吞吐量“怪兽”。

制程工艺和封装技术对能效提升同样至关重要

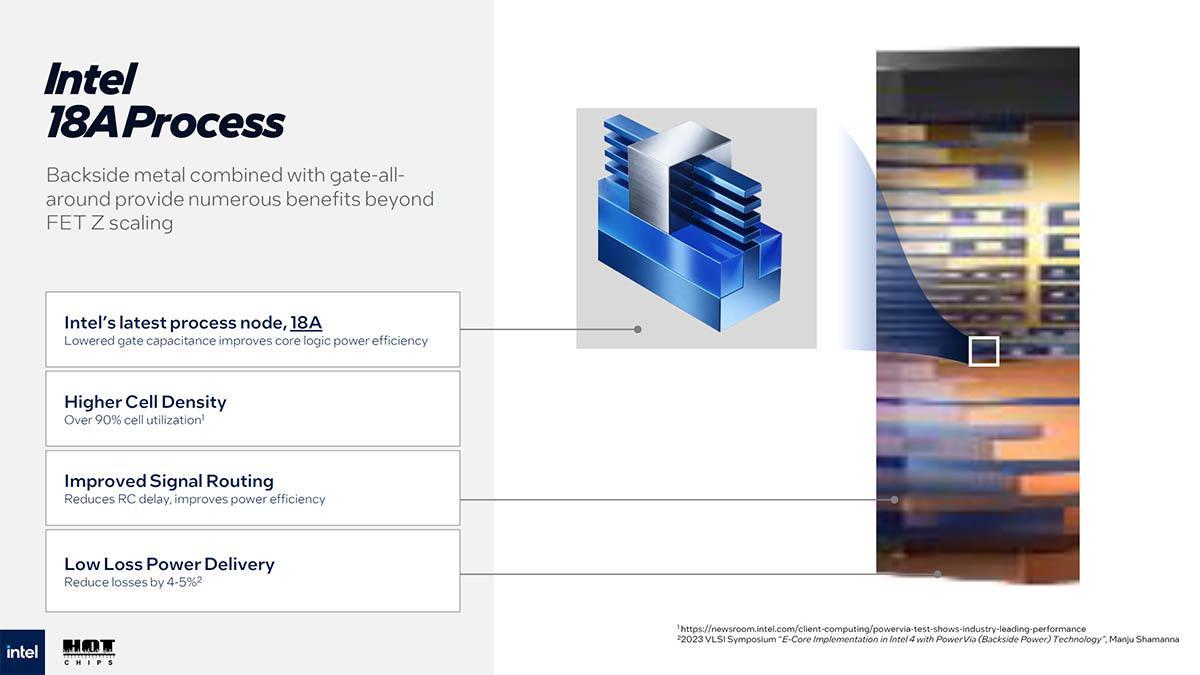

从制程技术来看,Clearwater Forest是首批采用Intel 18A制程工艺的实际产品之一。Intel 18A降低了栅极电容,从而提高了核心逻辑电源效率;带来了更高的电池密度和超过90%的电池利用率;并且增强了信号路由,从而减少RC延迟并进一步提高效率;此外,Intel 18A有助于低功耗功率传输,实现损耗降低4-5%。

得益于RibbonFET全环绕栅极晶体管和PowerVia背面供电技术,Intel 18A相较Intel 3实现了在相同功耗下每瓦性能提升15%,在相同面积下芯片密度提升30%。其中,PowerVia背面供电技术充分利用硅片的两面,在正面传输数据信号,在背面为晶体管供电,从而在缩小晶体管尺寸的同时,也降低了功耗。

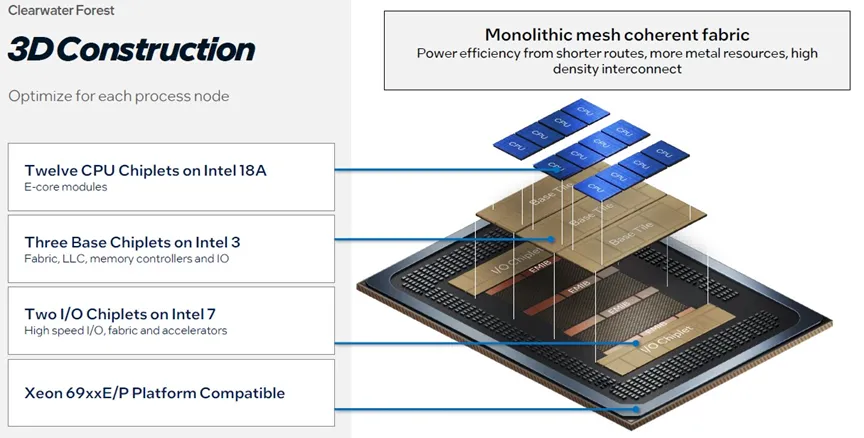

此外,Clearwater Forest CPU的3D构造也对其技术效率有所贡献。英特尔在构建 Clearwater Forest时采用了全3D集成,共有12个CPU芯粒,这些芯粒也基于Intel 18A制造而成。它们位于三个独立的基础模块上,其中包括Fabric、LLC、内存控制器和 I/O。该中介层上集成两个I/O芯粒,具备高速I/O、互连结构和加速器。芯粒之间通过EMIB 2.5D先进封装技术实现连接。

Clearwater Forest技术指标的亮相可以说明Intel 18A制程节点在性能和能效比上的竞争力,也体现了先进制程和封装技术的结合能够带来“1+1>2”的效果。按英特尔目前宣布的计划,Intel 18A将成为未来多代英特尔客户端和服务器产品的基础。Intel 18A是否为英特尔下一代产品立好了续写故事的新坐标,还需拭目以待。
