紫光同芯“SAR-ADC电路和通信系统”专利公布

作者：爱集微 4小时前

来源：爱集微 #紫光同芯#

5258

天眼查显示，紫光同芯微电子有限公司“SAR-ADC电路和通信系统”专利公布，申请公布日为2025年3月14日，申请公布号为CN119628642A。

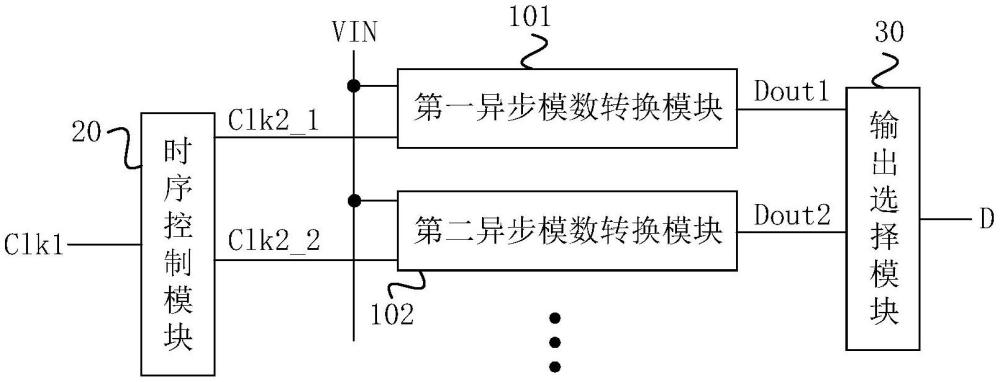

本发明公开了一种SARADC电路和通信系统，属于集成电路技术领域。该电路包括：时序控制模块、输出选择模块和n个异步模数转换模块；n≥2，且n为正整数；异步模数转换模块根据其时钟端接入的信号启动对输入信号的采样和转换；时序控制模块将具有第一频率的第一时钟信号转换为n个具有第二频率的第二时钟信号，并将各第二时钟信号以预设时间间隔依次延时并分别输出至各异步模数转换模块的时钟端；第二频率为第一频率的1/n，预设时间间隔为第一时钟信号的脉冲周期；输出选择模块选择输出各异步模数转换模块的转换结果。本发明可以降低异步模数转换模块的设计难度，同时使SARADC电路保持较高的转换速度。
