在智能手表、智能手环、智能戒指、TWS耳机等可穿戴设备向更轻、更薄、更智能演进的浪潮中，电子元件的微型化与高效化成为技术突破的核心。作为智能穿戴电源管理的关键组件，艾为专为智能穿戴场景推出优化的超微型负载开关芯片AW3511XSCSR，凭借超小封装、超轻重量等特点，正在逐步成为可穿戴设备设计的优选方案。
产品优势
1 超微型封装：突破空间限制的技术革新
智能穿戴设备的设计始终围绕“更小、更轻、更高集成度” 展开。艾为上一代负载开关采用FCDFN 0.8mm×0.8mm×0.55mm的小封装，极大地优化了布板面积。新一代的负载开关采用晶圆级芯片封装（WLCSP）技术，实现封装尺寸与芯片裸晶近乎1:1的物理突破，封装尺寸进一步减小至0.618mm×0.618mm，厚度仅为0.465mm，在目前的主流方案设计中可以再节省40%以上空间，为智能穿戴设备的小型化设计提供了无限可能。
2 轻若鸿毛：芯片级减重新突破
每减少1克重量，对用户体验都是质的飞跃。AW3511XSCSR芯片单体重量仅为0.29mg，仅为常规方案的1/3，对于需要集成多个电源通道的复杂系统（如多传感器供电的智能手表），这种轻量化设计可累计减少5mg的无效载荷，为电池扩容或结构强化预留宝贵空间。
在突破物理尺寸极限的同时，芯片依然保持超低静态电流，低导通电阻，快速响应速度，宽工作电压范围等优势，真正实现了“小身材大作为”。
AW3511XSCSR产品介绍
输入电压范围：1V ~ 5.5V
1.5A最大持续电流能力
导通电阻：64mΩ@VIN=3.3V
超低关断电流
输出快速泄放(QOD)
防反灌保护(AW35113SCSR)
封装：
WLCSP 0.618mm×0.618mm×0.465mm-4B
图1 AW3511XSCSR封装信息

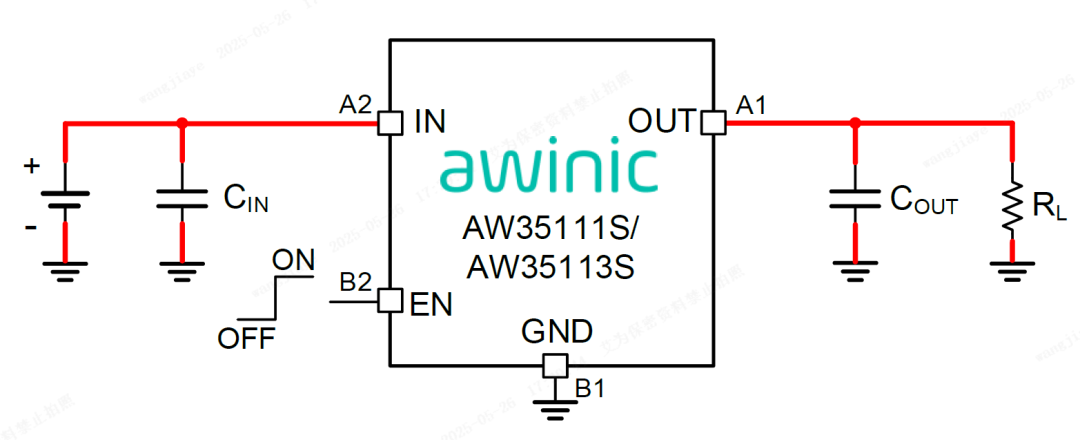

图2 AW3511XSCSR典型应用图
应用场景
图3 智能手表/手环/戒指、TWS耳机等可穿戴设备

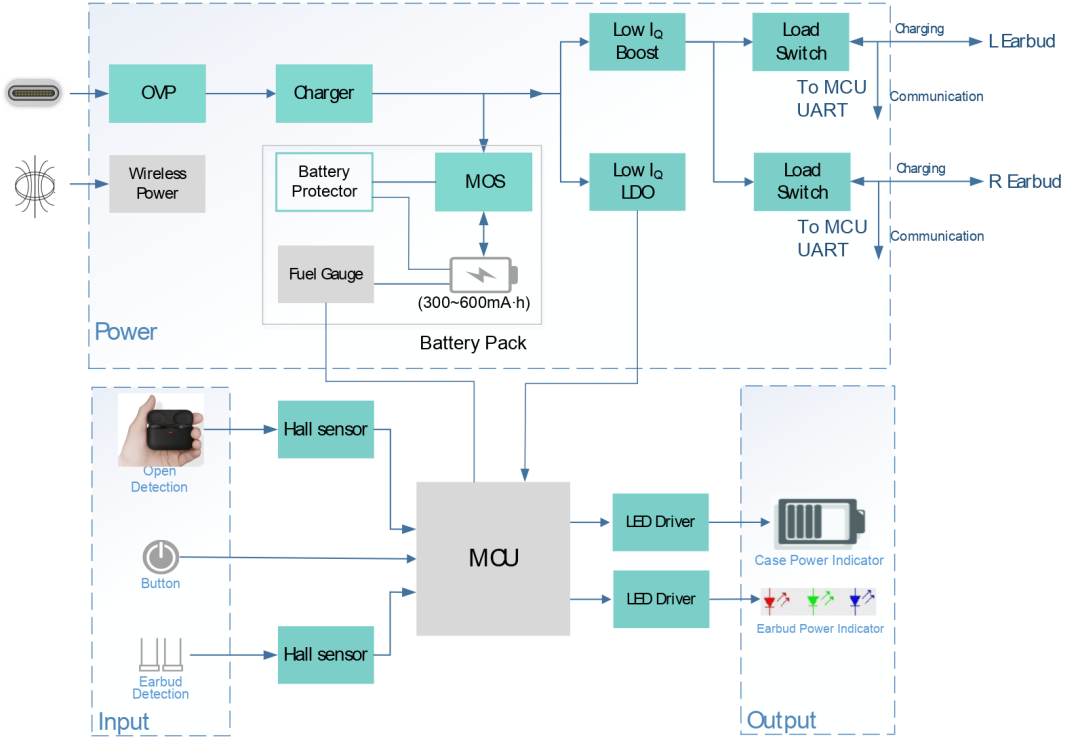

图4 TWS耳机应用框图

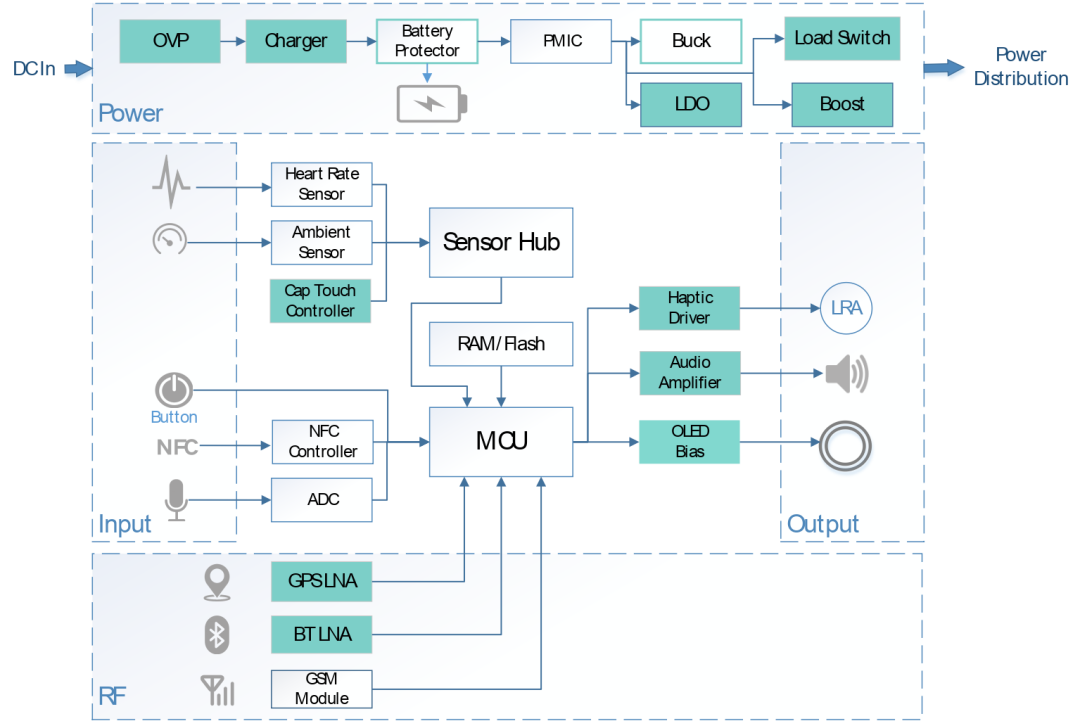

图5 智能手表应用框图

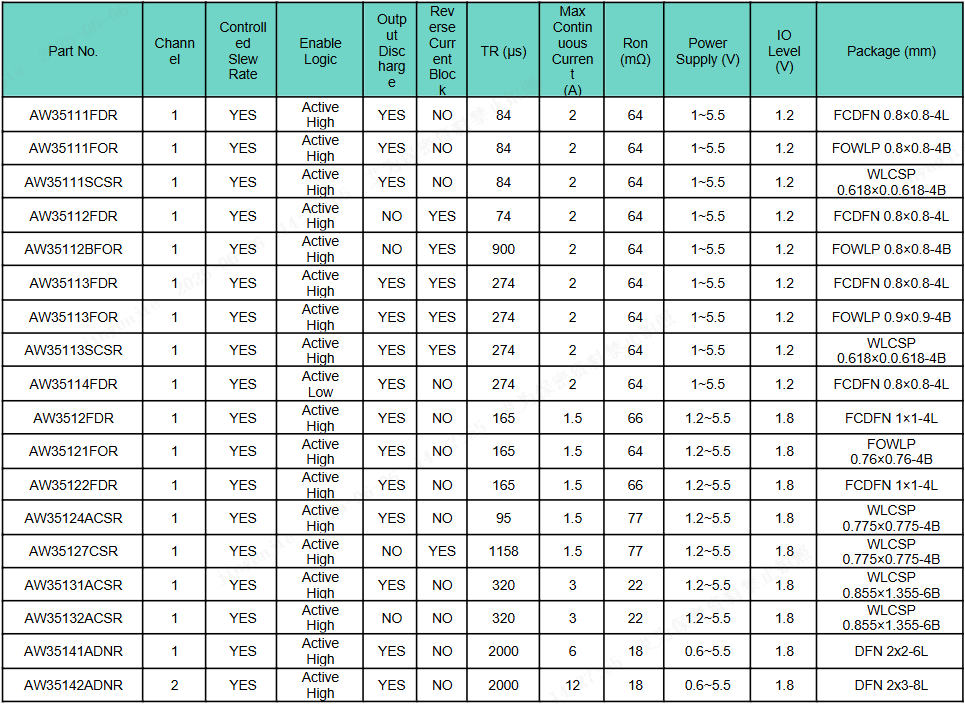

艾为负载开关产品选型表
