AI时代，MCU面临着一个共同的问题：
“如何在严格控制功耗、成本与体积的情况下，集成足够的算力来满足边缘AI推理需求？”
传统MCU架构在满足AI计算需求方面存在固有的性能瓶颈，算力扩展能力面临架构天花板，难以从根本上适应边缘AI应用的计算要求。
因此，苹芯团队带来PIMCHIP-N300，一款基于存算一体技术打造的NPU IP核，可完美满足MCU级芯片对低功耗、低成本的需求，解决传统MCU无法高效运行AI算法的难题。
AI MCU已成刚需，N300提供一站式升级方案
据海外知名物联网市场研究机构Transforma Insights预测，2027年全球物联网设备连接数量将达250亿，多数设备需进行本地化AI处理，如智能家居、智慧工业、智能安防等众多领域对设备的要求不仅仅是“能用”，而是逐渐变成了"能看懂、能听懂、能决策"。与此同时，传统MCU却面临着算力不足的困境，高度依赖云端计算则又导致了设备的高延迟、高功耗及用户隐私泄露的风险。
PIMCHIP-N300为了解决人们日益增长的边缘端AI需求与落后MCU性能之间的矛盾而存在，其终极目标就是让下面这个等式成立：传统MCU + N300 = AI MCU。

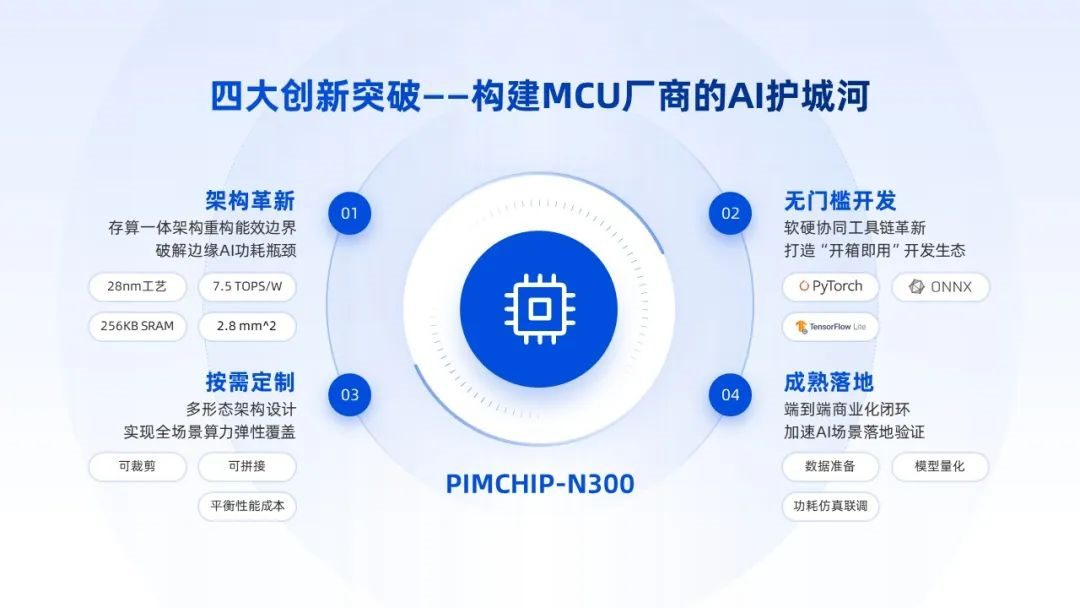

四大创新突破，构建MCU厂商的AI护城河
架构革新：存算一体架构重构能效边界，破解边缘AI功耗瓶颈
苹芯团队通过存算一体架构创新，重新定义了边缘AI芯片的能效边界。自研NPU产品N300采用SRAM存内计算技术，实现数据“零搬运”，将计算核心能效比提升至27.3 TOPS/W（28nm工艺下），较传统冯·诺依曼架构竞品效率翻倍。这一技术突破显著降低了数据存取能耗，在22nm工艺下实现1-2mW超低功耗待机，为智能穿戴、AIoT设备提供了“Always Online”的AI能力。同时，存算一体设计将面积实现有效压缩，为MCU厂商节省了宝贵的芯片面积资源，成为应对碎片化、个性化场景的利器。
“0门槛”开发：软硬协同工具链革新，打造“开箱即用”开发生态
在软硬件协同开发效率上，N300通过覆盖行业内常见的多种算子（支持CNN/RNN/LSTM等网络）和全整型量化技术，实现了80%以上的MAC利用率。自研编译器兼容TensorFlow Lite、PyTorch等主流框架，支持“一键式”模型部署，工具链全流程效率提升50%。这种“开箱即用”的生态适配能力，帮助MCU厂商快速响应智能家居语音控制、工业设备故障预测等场景需求，缩短了从算法验证到量产落地的周期，解决了传统方案中模型移植难、优化周期长等问题。
按需定制：多形态架构设计，实现全场景算力弹性覆盖
针对边缘场景的多样性，苹芯NPU的多形态架构设计提供了灵活的技术路径。N300依托存算一体版本依托SRAM技术，在22-28nm工艺下可实现超低功耗，全数字版本可扩展至40nm成熟工艺，帮助客户平衡成本与性能。算力配置上，单核0.5TOPS基础版到多核集群的弹性设计，既能满足智能家居中的实时语音处理需求，也可通过算力扩展支持智慧工业检测中的高精度视觉分析。这种“可裁剪、可拼接”的特性，使MCU厂商能够基于同一平台覆盖从低端传感器到高端控制器的全产品线，构建起“硬件标准化、场景定制化”的生态壁垒。
成熟落地：端到端商业化闭环，加速AI场景落地验证
在商业化落地层面，苹芯通过端到端服务打通了AI落地的“最后一公里”。全流程支持方案涵盖数据准备、模型量化到功耗仿真联调，将交付周期缩短30%。集成了N300的AI语音降噪方案已成功应用于降噪耳机产品中，为用户提供了颠覆性的产品性能，同时验证了N300在智能可穿戴、智慧工业、智慧医疗等场景的成熟度。通过深度客制化支持，帮助客户集成面积减少20%，这种“芯片-算法-场景”的闭环能力，正推动MCU从执行控制向智能决策演进。
在AIoT浪潮席卷千行百业的今天，MCU厂商正站在智能化升级的临界点。苹芯科技PIMCHIP-N300以“存算一体+全场景适配”的双重突破，破解传统MCU算力桎梏，构建“芯片即服务”的生态模式——当22nm工艺实现1mW级功耗的实时AI推理成为标配，快速一键式完成算法到硬件的部署成为常态，选择N300便意味着选择了一条“零损耗转型”的进化路径。这款承载着边缘智能基因的NPU IP，正在将百亿级终端设备从“机械执行”引向“自主认知”的新纪元。与其在冯·诺依曼架构的漩涡中艰难迭代，不如携手N300开启AI MCU的跃迁之门：每一次选择，都将定义下一个十年智能硬件的生存法则。
