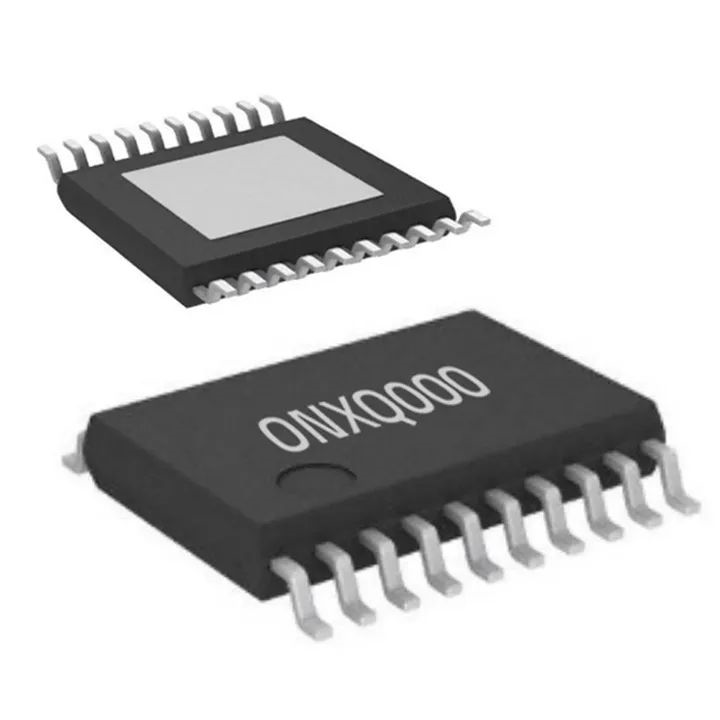

5月23日，豪威集团推出一款全新的高性能车规级智能高边开关芯片ONXQ000，即将于2025年6月量产。

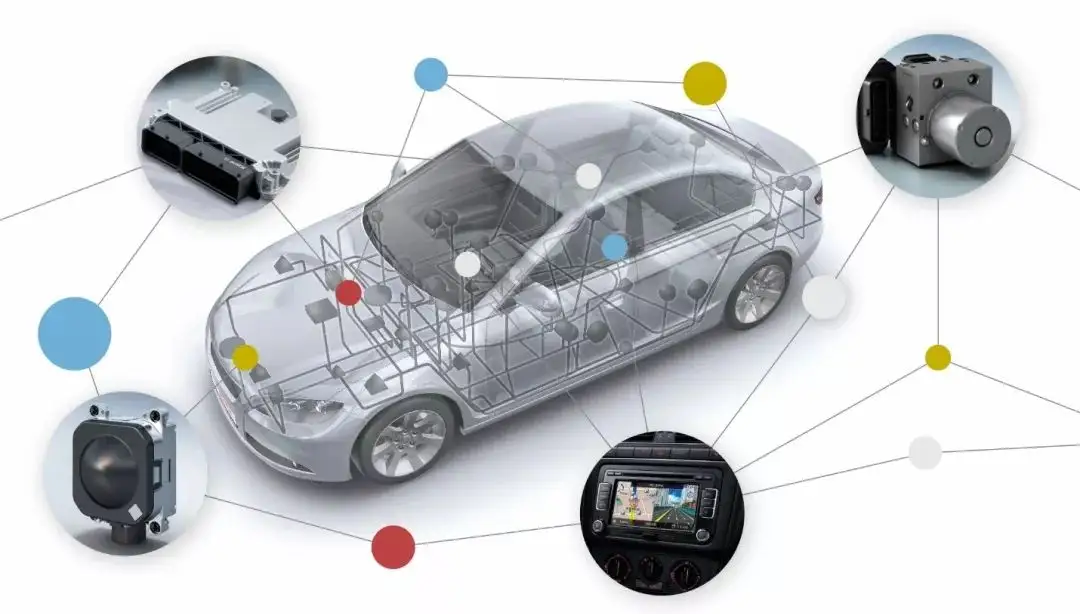

随着汽车智能化的高速发展，车载摄像头、超声波雷达等各类传感器在智驾系统和智能座舱的应用量剧增。对于这些遍布于车身、远离各个域控制器的设备而言，安全稳定的供电能力以及发生故障时的及时的诊断和保护尤为重要。在安全等级要求较高的智驾域和车身域，高集成度、支持汽车功能安全的高边开关芯片已经成为大多数主机厂和Tier1的首选。
ONXQ000系列产品可同时为四路摄像头和USS等设备供电。该系列芯片具备超低休眠电流、宽输入电压范围、高精度电流检测，可调过流限值，并具有完备的诊断和保护机制，为智驾系统和数字座舱域控制器提供了更丰富的设计选择。
该款产品的产品特征、产品优势和典型应用框图详情如下：
产品特征
• 1000mΩ内阻的四通道开关，具有故障诊断功能
• 超低至0.5uA的休眠电流• 高精度电流检测
• 可通过外部电阻配置过载电流限制
• 灵活的I2C可选地址
• 保护功能:
–对地短路和过载保护并进行输出限流
–输入欠压保护
–输入过压保护
–双重过热保护机制，输出自动重启功能可选
–输入失地和失电源保护
–开关管漏源钳位和输出负压钳位保护
• 诊断功能:
–过载和对地短路检测
–负载开路和短接到电池检测
–可通过I2C接口读出状态信息
–可通过全局报错实现快速中断
• AEC-Q100 Grade 1
• 该产品共有3个版本，特点如下：
–Ver-A：ONXQ000-PAxx：每路输出具有独立故障报告输出
–Ver-B：ONXQ000-PBxx：模拟信号输出电流检测值
–Ver-C：ONXQ000-PCxx：内置ADC，带有I2C接口，增强诊断功能，满足ASIL-B等级功能安全
• HTSSOP-20L 封装
产品优势
• 宽工作电压范围，耐压高达40V，支持直连12V电池
• 支持I2C接口（Ver-C）
–可通过寄存器配置各种功能
–通过状态寄存器报告错误
–可通过I2C接口读取输出电流，电压及输入电压等信息
• 内置10bit ADC (Ver-C)
–电压读取范围达到40V
–电流读取范围达到2A
–LSB精度 40mV，2mA
• 支持ASIL-B的功能安全(Ver-C)
• 多达8个I2C地址可选(Ver-C)
• 具有应对继电器，螺线管，阀类或其他感性负载的输出负压保护
• 内置电池极性反接保护，电池反接时开关管自动导通，实现更好的保护功能
• 内置上拉电流源，开路检测时，无需增加外围电路
• 对Vin, Output 等重点引脚, 提供4kV的增强ESD保护
• 独特的输出负压钳位保护功能
–ONXQ000带有输出负压钳位保护功能，当负载是继电器，螺线管，阀类等感性负载，或输出端使用了长线缆的情况下，开关关闭的瞬间输出端会产生负压，过低的负压可能对芯片造成损坏。

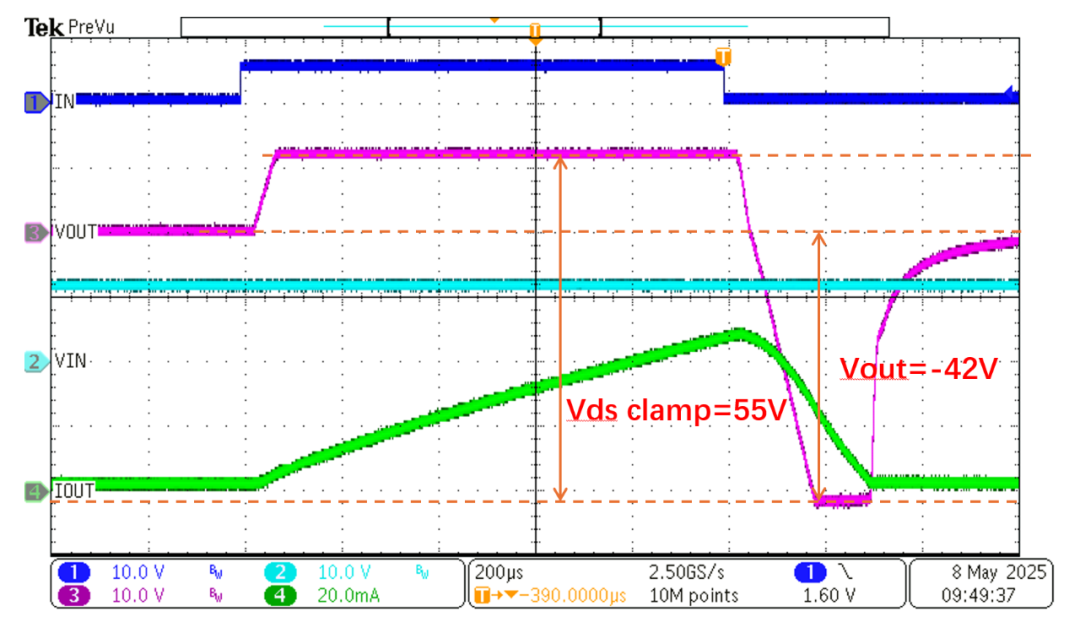

–不带有此功能的产品，只能依靠开关管的漏源钳位保护电路，在12V的工况下，输出负压低于-40V时才能触发Vds钳位保护 (如下图所示)。

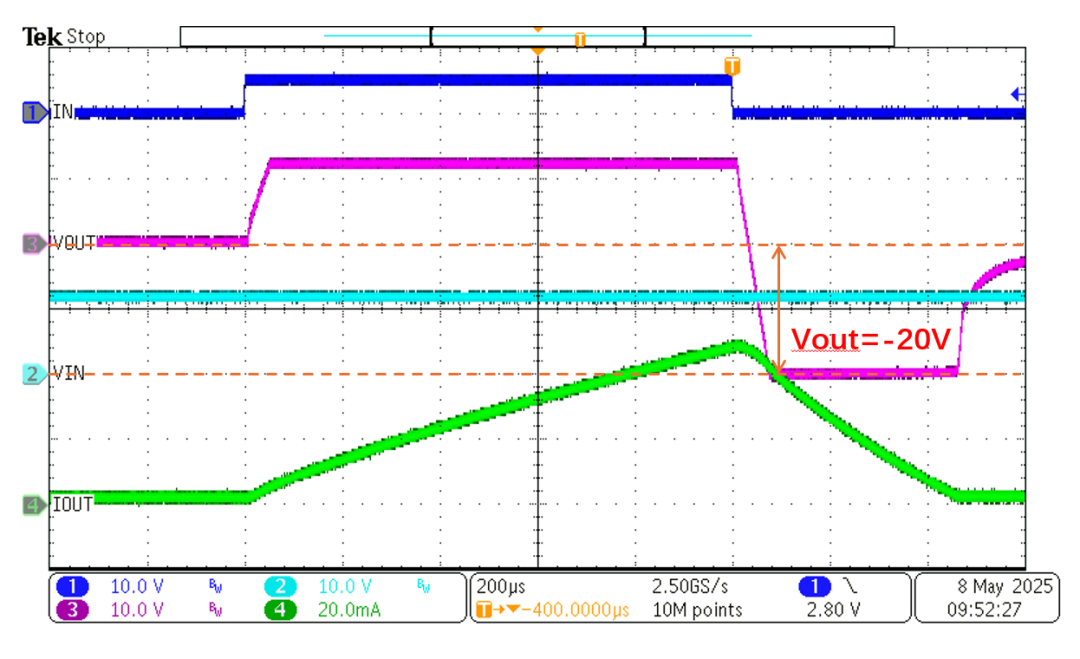

–在同工况下，ONXQ000 内置的负压保护电路，可将输出电压稳定钳位在-20V左右（如下图所示），以减小对芯片的冲击。

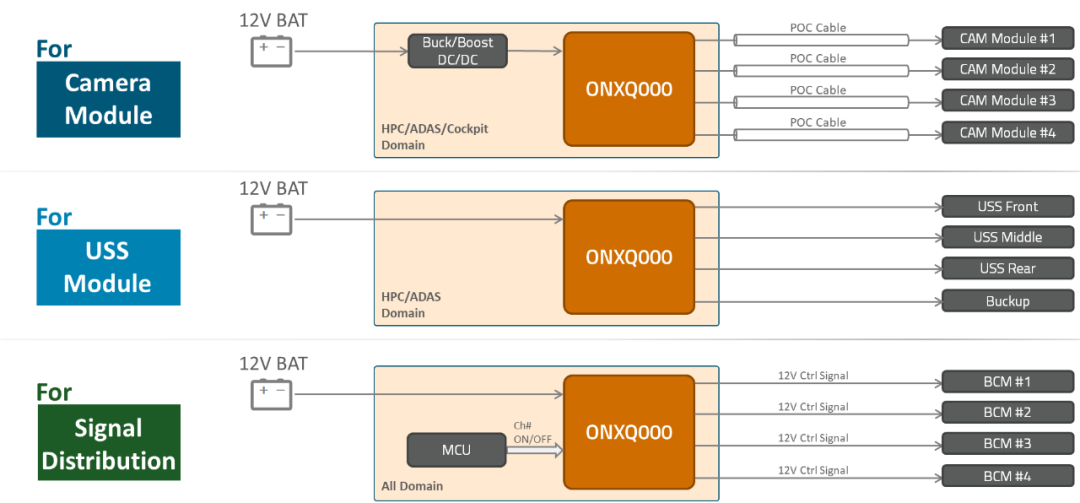

典型应用框图
ONXQ000主要应用场景为智能座舱域控制器，智能驾驶域控制器及车身ZCU，可为摄像头、超声波雷达及童锁灯、迎宾灯、氛围灯等小功率设备提供供电和保护功能。
带有I2C接口的ONXQ000-PCxx，可以大量减少上位机MCU或SOC的I/O占用，简化系统设计复杂度，最少只需占用4个I/O。
ONXQ000即将于2025年6月量产。欲了解更多信息，请点击此处联系豪威集团的销售代表。
