艾为芯强势赋能联想Lecoo斗战者G1拍摄AI眼镜

来源:艾为之家 #智能眼镜# #联想#
3607

近日,在一年一度的联想创新科技大会上,联想Lecoo(来酷)斗战者G1拍摄AI眼镜、联想V1 AR智能眼镜正式发布。

据悉,Lecoo斗战者拍摄AI智能眼镜硬件配置强大,搭载与Meta-Rayban相同的高通骁龙AR1平台及索尼IMX681图像传感器,摄像头拍照可达1200万像素。此外,产品支持WIFI 6+蓝牙5.3,能实现低延迟传输和多设备畅连。173mAH的电池可支持4小时长续航。5麦克风阵列具备强降噪及精准的语音识别能力。在ID外观设计方面,采用半框设计,辨识度高。

在AI能力方面,Lecoo斗战者G1搭载了联想自研的天禧个人超级智能体,支持AI翻译、AI对话、AI识图的功能,目前已在京东平台预约开售。

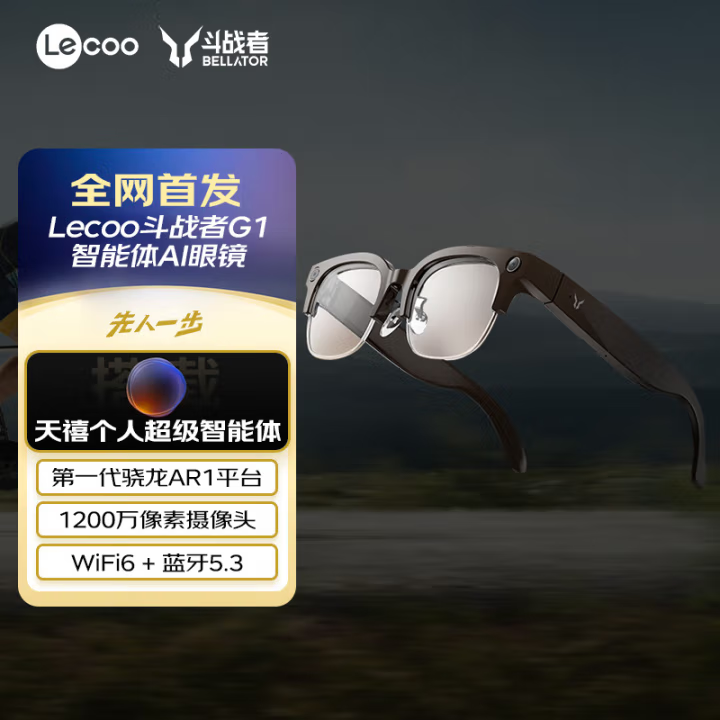

图1 来酷斗战者AI拍摄眼镜(图片来源京东商城)

Lecoo斗战者G1 AI 拍摄眼镜为用户带来了出色的人机交互体验,其外放音效犹如声音近在耳边般清晰,播放和拍照操作时的触控按键灵敏便捷,拍摄时 RGB 炫彩灯的闪烁提示,带来独特的交互体验。

在交互功能的实现上,艾为芯 “声” 、“光” 、“手” 起到了重要的助力作用。在 “声” 的方面,采用艾为常压数字功放,所呈现的声音纯净自然,为用户带来高品质的音频体验。在 “光” 的设计上,运用艾为业内小封装 RGB 灯驱动,可实现 1600 万混色与 256 级调光呼吸效果,灯光变化丰富且细腻。在 “手” 的操控上,采用艾为 8 通道触控芯片,支持双点佩戴检测和滑动手势识别,操作简便流畅,一触即可轻松完成相应功能,大大提升了交互的便利性和趣味性。

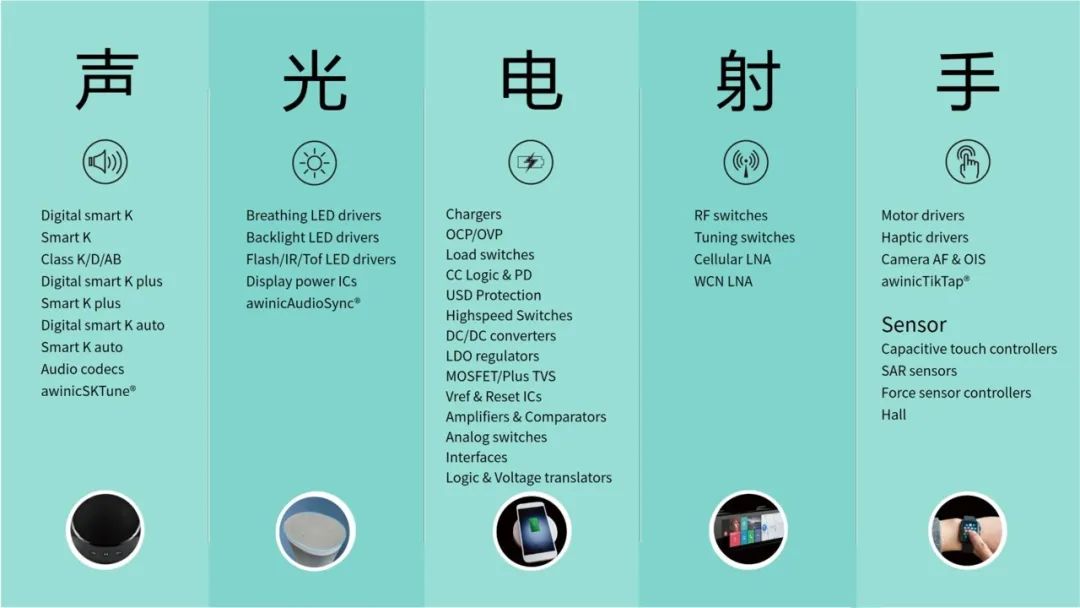

图2 艾为声光电射手产品布局

数字音频功放典型规格

供电范围:VDDP 2.5~5.5V,DVDD 1.65~1.95V

低噪声: 9μV

超低THD+N: 0.016%

数字接口:

I2S interface, 支持2 slots

采样率:32kHz~48kHz

数据位宽: 32 Bits

左右声道选择及声道混音

封装规格:WLCSP 1.34mmX1.48mmX0.6mm-9B

图3 数字音频功放典型应用电路图

其声道配置灵活,采用极致小封装设计,完美适配眼镜及其他穿戴类产品。此外,还提供带DSP规格的数字音频功放供用户选择,满足多样化需求。

RGB灯驱动典型规格

该产品在灯光驱动方面表现卓越,可支持驱动3路单色灯或单颗RGB灯,具备3-25mA的四档全局电流配置功能,适应不同的用电需求。在混色与调光上优势显著,支持高达256×256×256的混色等级,以及256 PWM调光,营造出绚丽多彩的呼吸灯效或闪烁灯效,为产品增添独特魅力。

在运行模式与功耗控制上,支持自主呼吸模式,且无需占用主控 IIC,极大地优化了运行效率。Standby模式下,功耗低至 5uA,节能效果显著。电流源型SINK驱动控制技术的运用,有效保证了个体之间亮度及颜色的高度一致性。此外,专用的 CHRG_F 功能十分贴心,可在关机状态下实现充电指示,为用户带来便捷的使用体验。

图4 RGB灯驱动典型应用电路图

触控芯片典型规格

采用I2C控制方式,配备8通道触摸按键,可实现佩戴检测、单击、双击、长按、滑动等多种操作的精准识别,极大地提升了交互体验。在封装与功耗方面,采用 WLCSP 1.75*1.19-15B 极小封装,具备极低功耗特性,仅为 6.5uA,不仅节省空间,还能有效降低能耗,提升产品续航能力。

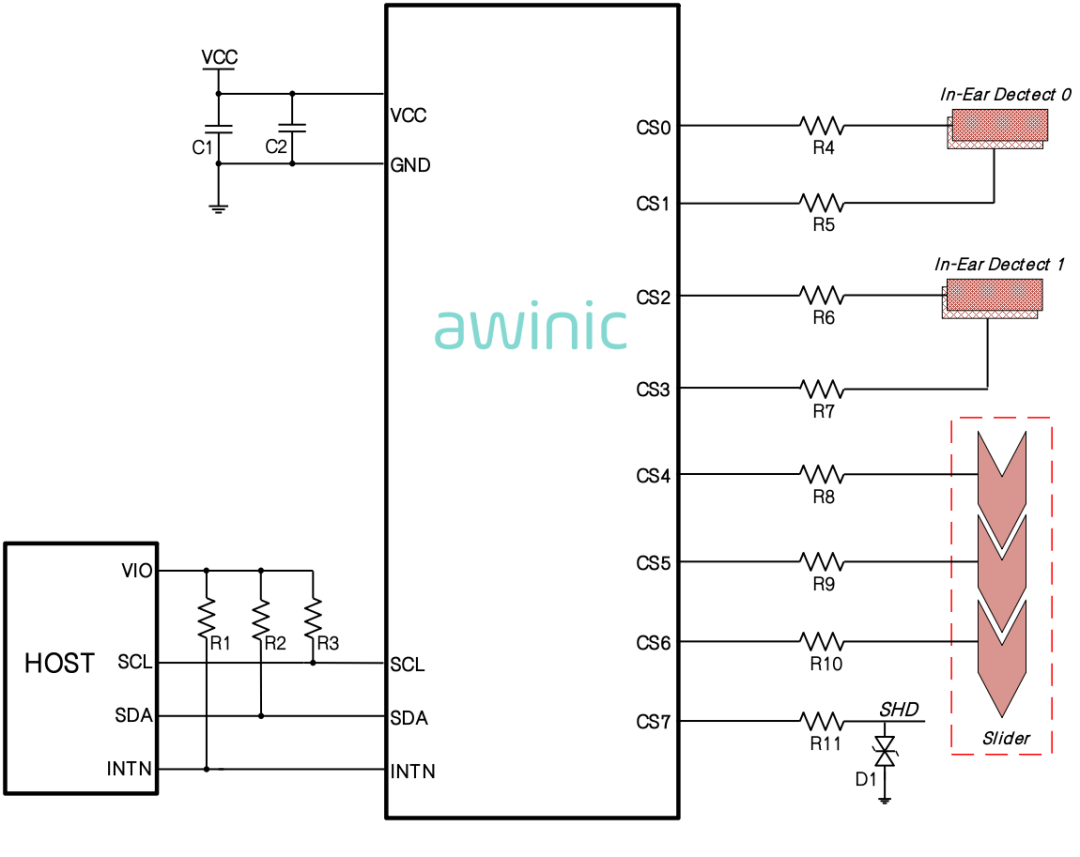

图5    触控芯片典型应用电路图

凭借艾为触控芯片在多通道适配以及防水温补算法等方面的显著优势,多家眼镜方案公司已将艾为触控芯片纳入其设计方案中。后续,将有更多即将上市的眼镜机型使用艾为的触控产品。

AI/AR眼镜其他物料

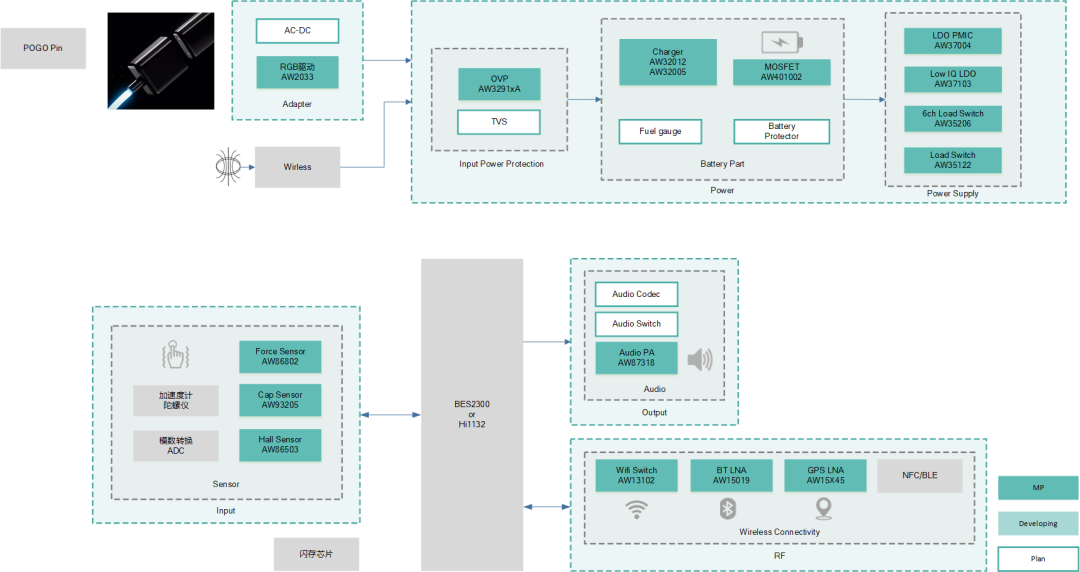

图6 艾为智能眼镜应用框图

在智能眼镜的应用领域中,艾为芯片拥有丰富的产品矩阵,以下多款芯片可供参考。

LDO PMIC典型规格

I2C控制,2电源通道输入,4 LDO通道输出。各通道可独立配置输出电压、限流能力、泄放阻抗、上电时序等。芯片采用较小的DFN 2*2*0.75mm -10L封装,静态功耗低至65uA。该芯片可用于摄像头ISP的CORE及SENSOR电压供电。

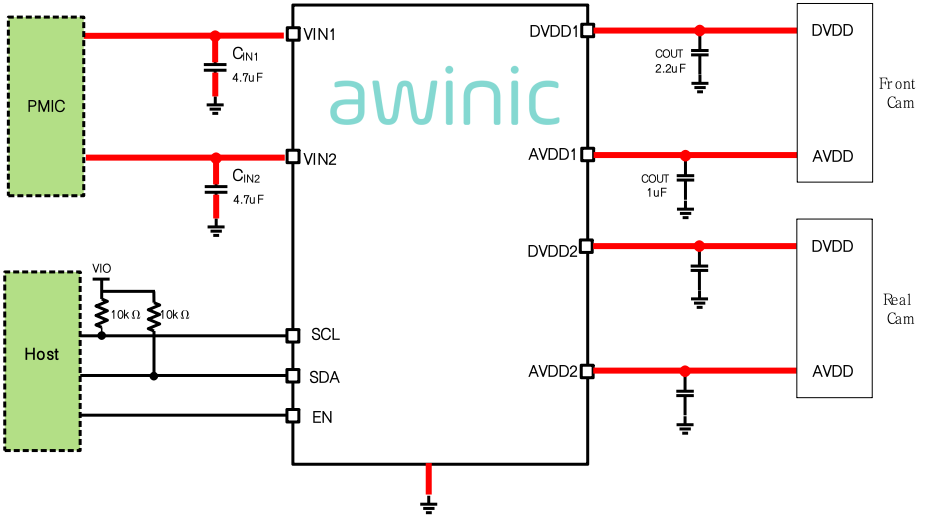

图7 LDO PMIC典型应用电路图

压感Force Sensor典型规格

I2C控制,支持独立2通道Asic压力按键,支持1.2/1.8V IO,增益1~256级可调,150Ksps 14bit ADC采样率,WLCSP 1.41*1.41*0.34-16B极小封装,极低功耗10uA @ 10Hz /2 channel。压感应用可以有效防止误触,提升用户体验。

图8 压感AFE典型应用电路图

线性充电IC典型规格

2~500mA 充电电流可配,28V max直流耐压,±0.5%的充电精度,带Powerpath及船运模式,WLCSP 1.4*1.4*0.63极小封装,8uA IBAT_Q,让电池充得更满,耗电更小。

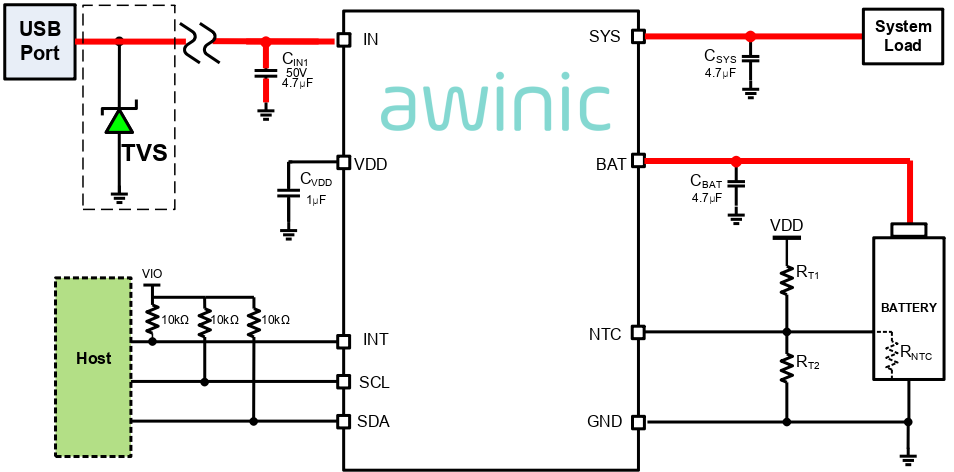

图9 线性充电IC典型应用电路图

过压保护典型规格

4~24V OVP阈值可配,内置100V浪涌能力,29V DC耐压能力,100ns快速响应关断,27mΩ超小导通阻抗,5A max持续过流能力。将浪涌拒之门外,减少售后问题。

图10 过压保护IC典型应用电路图

2025年被称为智能眼镜的元年,AI智能眼镜正重新定义人类感知与连接世界的方式。随着未来更多眼镜产品上市以及价格下探至千元内,再加上杀手级应用如AI导航、即时翻译等功能成熟,势必会成为新的爆款类单品。艾为将持续在各产品线深耕,全力打造高品质的模拟、数模混合芯片,为智能眼镜带来更多更好的体验。
